斷電復位型熱保護器的設計原理
文章出處：網絡 人氣：發表時間：2023-10-08 13:49
淮安寶開電器 17AM溫控開關是一種過溫、過流的熱保護器，內部雙金屬片100% 快速跳脫，具有感應電流、感應溫度雙重性能。如果增加一個斷電保護功能，又要如何設計？設計原理是什么？
本文介紹的是在17AM熱保護器上增加斷電功能的設計原理。我們稱它為 17AM-P系列斷電復位型熱保護器，它是在 17AM熱保護器基礎上設置了發熱元件，使其具有斷電保護功能。
設計原理：

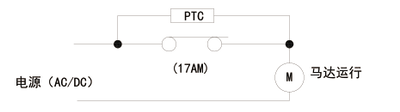

17AM 熱保護器與PTC 形成并聯電路，然后與負載串聯，負載正常運行時 PTC不會產生高溫。
斷電復位型熱保護器設計原理

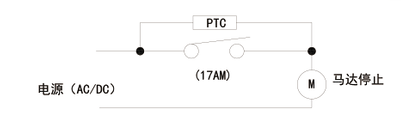

當負載異常時產生的高溫或大電流會使17AM熱保護器斷路，此時PTC 元件會產生高溫及高阻值（PTC的高溫會使17AM熱保護器一直保持斷路狀態），負載停止運行。
斷電復位型熱保護器設計原理
當電源手動斷開后，PTC開始將穩步，經過一段時間降溫后17AM 保護器自動復位，再次接通電源，負載運轉。
17AM-P系列斷電復位型熱保護器主要應用在吸塵器、電動工具、發熱電器等電機領域。加了發熱元件的熱保護器有了更高的安全性能，跳閘時間更精確。
